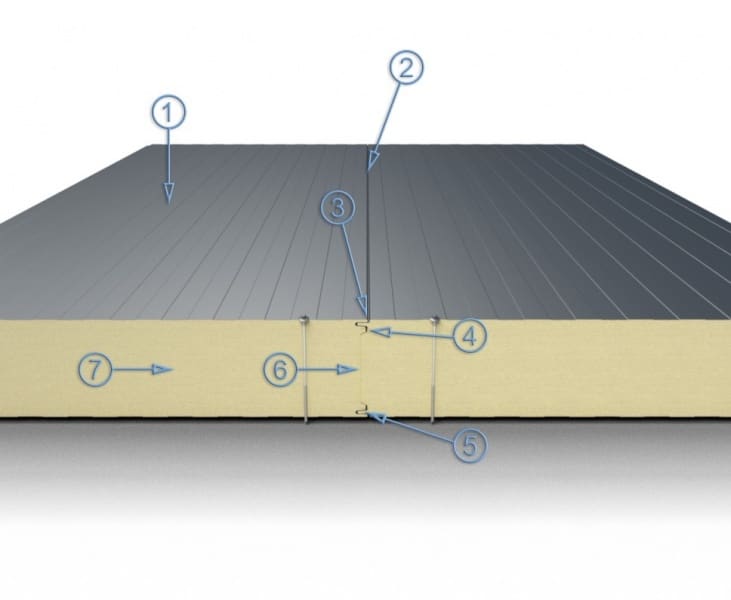

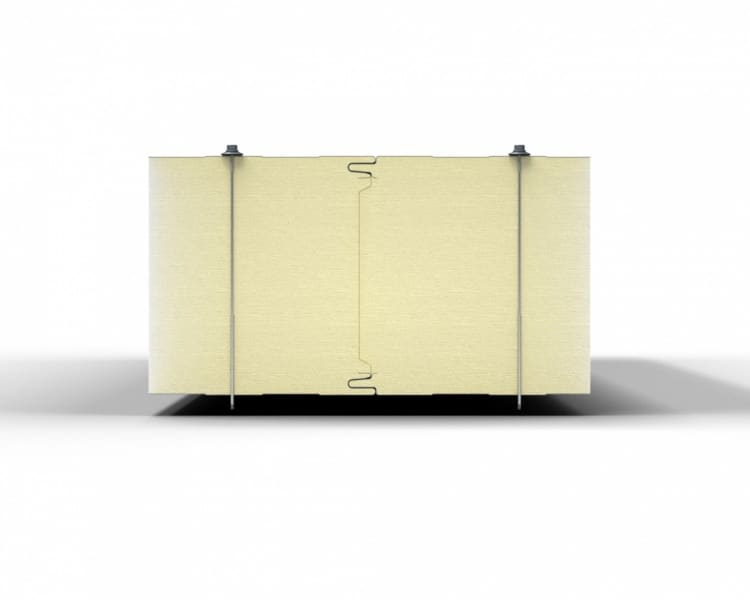

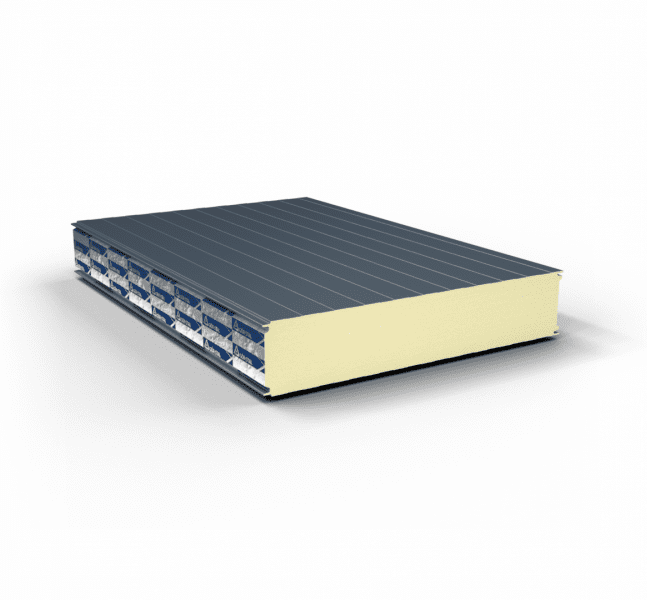

A Gór-Stal insPIRe® „CH” hűtőházi vagy fokozott hőszigetelési igényű épületek külső és belső burkolására oldalfalként vagy álmennyezetként használható falpanel. A panelekkel komplett hűtőkamrák is kialakíthatók, eseteként akár önhordó kivitelben is.

Külső megjelenés

  • Speciális kialakítás a fokozott hőszigetelési igényekhez.
  • A Gór-Stal insPIRe® „CH” hűtőpanel alacsony hőmérsékletű helyiségek (pl. t > 0°C hűtött kamrák, t > 0°C fagyasztóterek), valamint szabályozott hőmérséklettel és páratartalommal rendelkező létesítmények fali és mennyezeti alkalmazására lett kialakítva.
  • A panelek segítségével létesíthetőek önálló épületek, vagy meglévő épületen belül kialakított hűtött kamrák és fagyasztók is.
  • A panelek mind függőlegesen, mind vízszintesen beépíthetők egyszeres vagy többszörös elemekként.

Acél fegyverzet jellemzői (25 µm CLASSIC BEVONAT)

  • Külső lemezvastagság: 0,5 mm
  • Belső lemezvastagság: 0,5 mm; 0,4 mm

Geometriai méretei

  • Vastagságok PIR (S): 100, 120, 160, 200 mm
  • Fedőszélesség: 1 000 vagy 1 140 mm
  • Gyártási hossz: 2,0 – 13,2 m (16,5 m)

Hőszigetelő mag

  • Kemény hab: PIR
  • Testsűrűség (kg/m3 ): ρ=40 (±10)
  • Hővezetési tényező (W/mK): λ=<0,022

Panel műszaki adatai

  • PIR:
    • Tűzvédelmi osztály: B-s1,d0
    • Tűzállóság: EI15-EI30 (vastagságtól függően)
    • Homlokzati tűzterjedés határérték: TH=15 perc (100+ mm) MSZ 14800-6: 2009 szerint
    • Léghanggátlás: RW(C:Ct )=23(-2;-3) dB

Profilok

  • Külső-belső fegyverzet (lemez) profilválasztéka
    • Külső fegyverzet profilválasztéka:

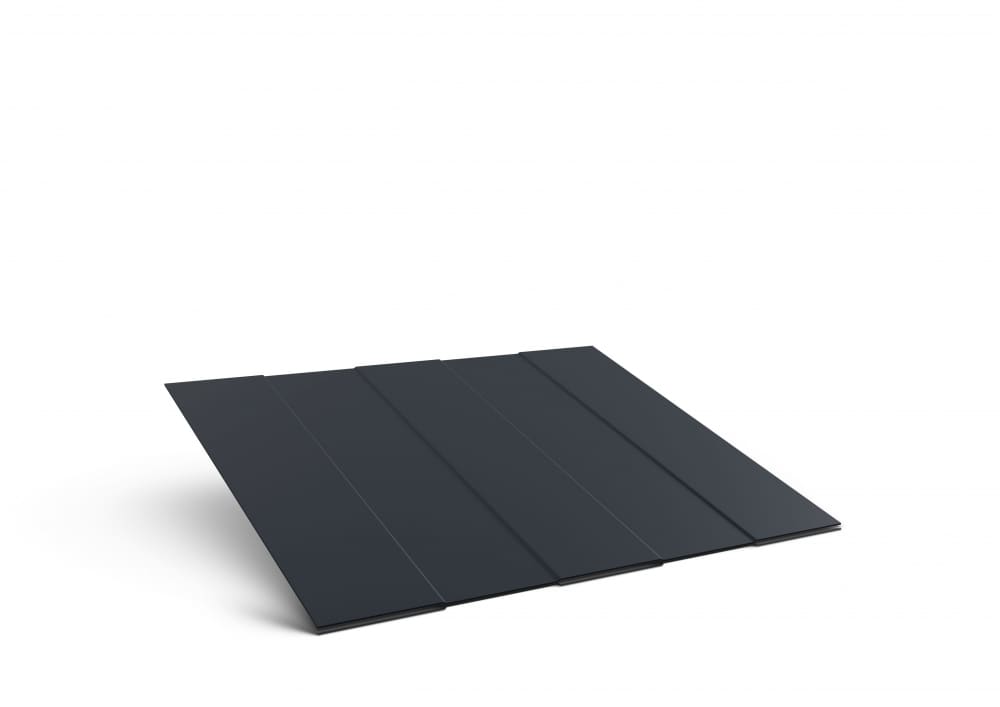

      • “L” Lineáris

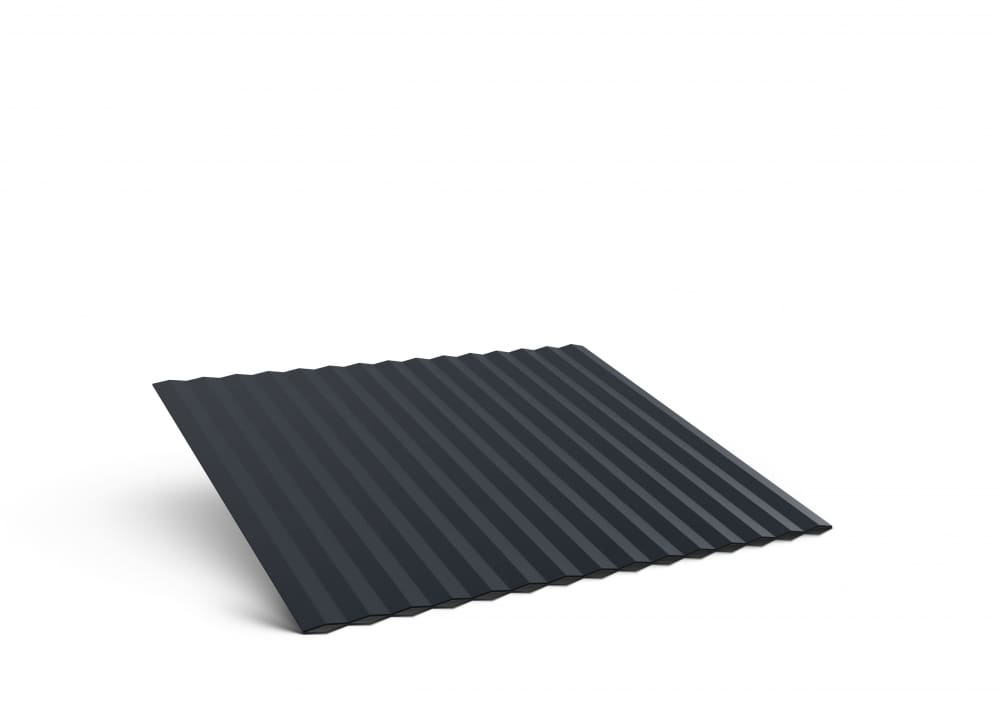

      • „M” Mikroprofil

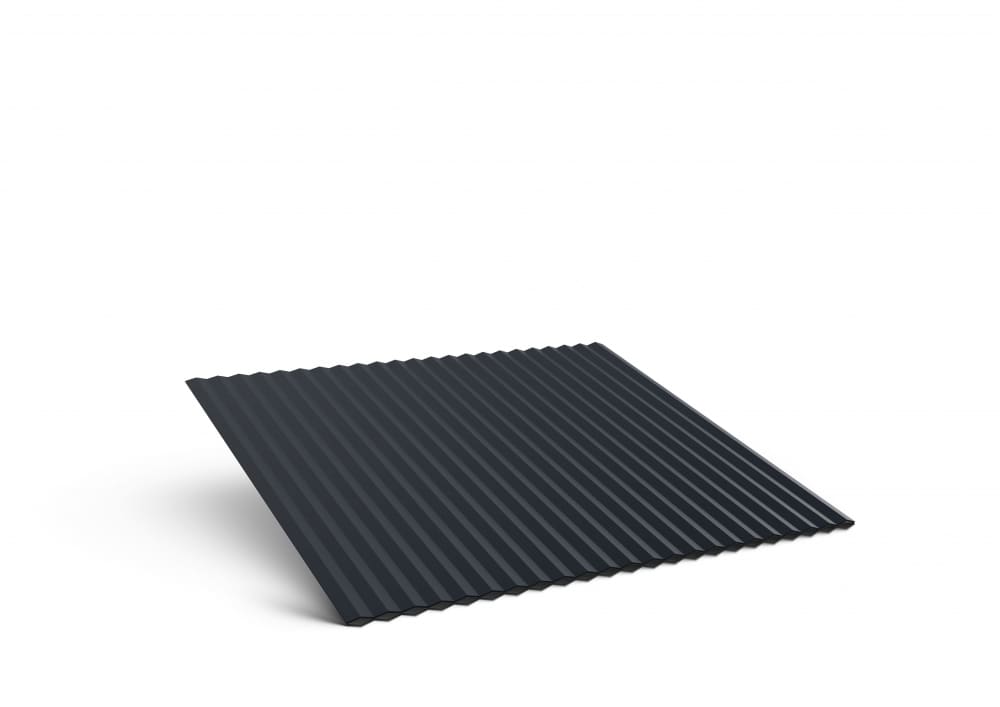

      • „H” Hullámos

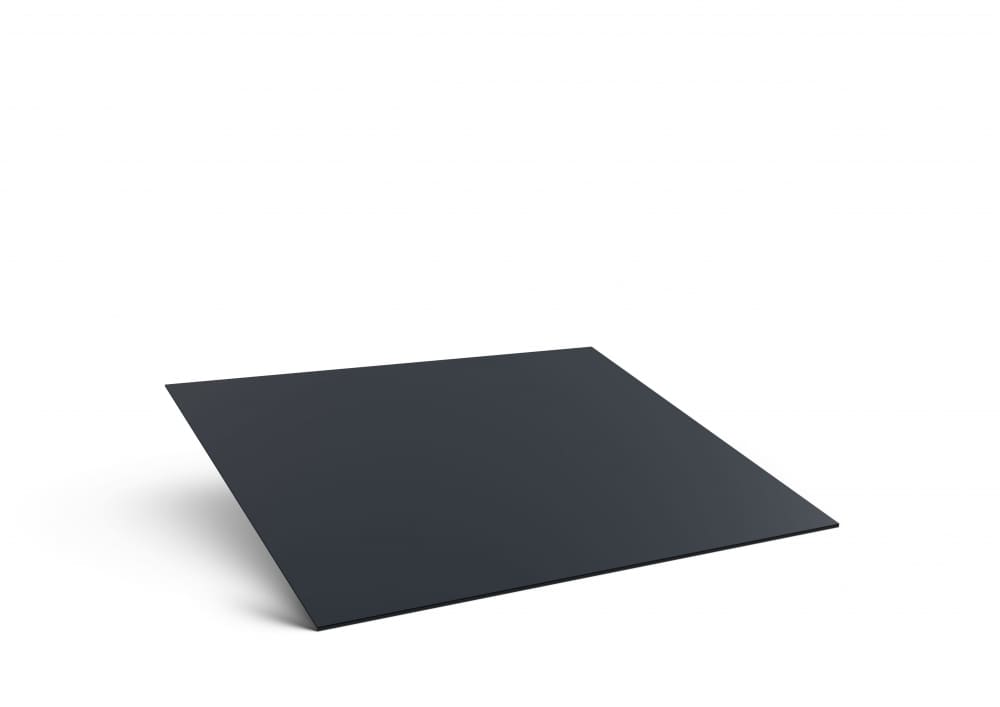

      • „S” Sík (0,6 mm vastagság esetén)

*A fegyverzet típusonként változhat.

Technikai adatok

GS insPIRe® CH

Szendvicspanel típusa: PIR
Hővezetési tényező λ: 0,022
Vastagság [mm]: 100 120 160 200
Testsűrűség: [kg/m2]: 12,6 13,4 15,0 16,6
Max. hosszúság [m]: 16,5
Teljes szélesség [mm]: 1020 / 1160 ( vastagság ≥ 60 mm és profilozás L, M, F)
Moduláris szélesség [mm]: 1000 / 1140 ( vastagság ≥ 60 mm és profilozás L, M, F)
Külső profilozás 1000 mm-es moduláris szélességhez **: L - Lineáris, M - Microprofil, H - Hullámos, R - Rovátkolt
Külső profilozás 1140 mm-es moduláris szélességhez **: L - Lineáris, M - Microprofil, H - Hullámos
Belső profilozás: L - Lineáris, S - Sík
Standard külső fegyverzet szín 1000 mm-es moduláris szélességhez **: "RAL 9002 RAL 9006 RAL 9007 RAL 9010 RAL 7016 RAL 7035"
Standard belső fegyverzet szín 1140 mm-es moduláris szélességhez**: "RAL 7016 RAL 9002 RAL 9006 RAL 9007 RAL 9010 RAL 7035"
Standard belső fegyverzet szín**: RAL 9002 RAL 9010
Hőátbocsátási érték Ud,S [W/m2K]: 0,22 0,18 0,14 0,11
Tűzállósági határérték [perc] ***: EI 30
Tűzzel szembeni viselkedés: B-s1, d0
Tűz terjedése: -
Tanúsítványok: DWU CE - EN 14509, Hygienic Certificate, Certificate of Business Continuity EN 14509, Tűzállósági tanúsítvány
* Önsúly 1 m széles panel esetén 0,5/0,5 mm acélfegyverzettel (1140 mm-nél)
** A választható színek a profil vastagságától függnek
*** A tűzállósági besorolás szerint
