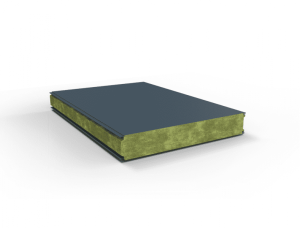

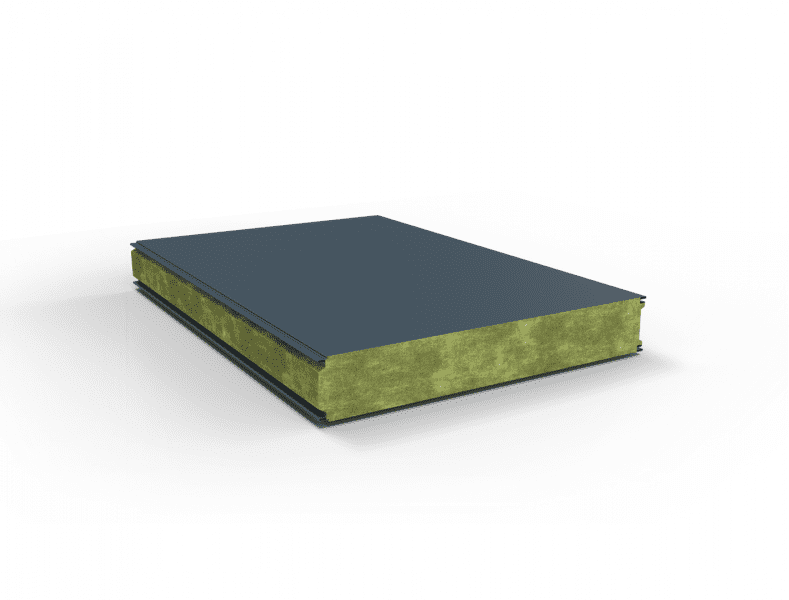

A Gór-Stal MW „CH” kőzetgyapot szigetelőanyaggal ellátott szendvicspanelek tökéletes megoldást nyújtanak az ipari épületek oldalfalainak látszó rögzítéssel történő burkolására, valamint gyors és gazdaságos térelválasztáshoz. A panelek kőzetgyapot szigetelőanyaga kiváló tűzvédelmi elhatárolást nyújt, akár a PIR habos panelek közé építve is.

AjánlatkérésKapcsolat

Külső megjelenés

  • A szendvicspanel két acéllemezből készül, mindkét oldalán (az EN 10346 szerinti) horganyzott kivitelben, 25 µm szerves poliészterrel bevonttal, különböző modern színekben kapható.
  • A hőszigetelő mag kőzetgyapot ásványi anyagból készült, A1 tűzvédelmi besorolással.

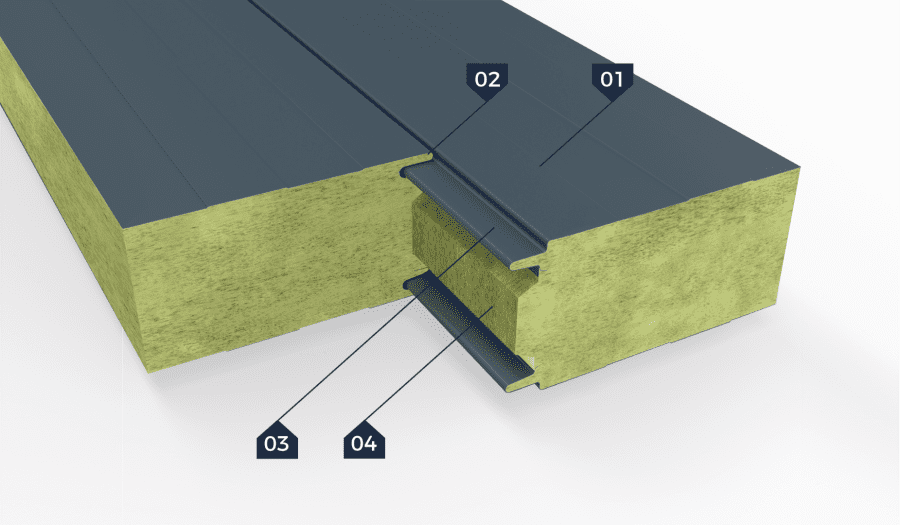

  • Kettős „U” alakú kialakítása biztosítja a panel-csatlakozás integritásának magas szintjét.
  • A falpanelek nagy előnye, hogy miután a kőzetgyapotos falpanel minden további nélkül összeilleszthető a LindabWall (PIR és PIR-MAX töltetű), látszó rögzítésű falpanel termékekkel, így inhomogén felületek hozhatók létre a két különböző töltetű falpanelek alkalmazásával is.
  • A kőzetgyapotmaggal ellátott panel egy nem éghető anyag, így kiválóan használhatók magasabb tűzállósági követelményekkel rendelkező terek elválasztására.
  • A kiemelkedő léghang-szigetelésnek köszönhetően a panelek megfelelő hangszigetelést biztosítanak az épületek különböző funkciójú terei között is.

Acél fegyverzet jellemzői (25 µM CLASSIC BEVONAT)

  • Külső lemezvastagság: 0,5 mm; 0,6 mm
  • Belső lemezvastagság: 0,6 mm

Geometriai méretei

  • Vastagságok MW (CH): 100, 120, 160, 200 mm
  • Fedőszélesség: 1 000 vagy 1 140 mm
  • Gyártási hossz: 2,0 – 13,2 m (16,5 m)

Hőszigetelő mag

  • Kőzetgyapot MW:
  • Hővezetési tényező (W/mK): λ=<0,044

Panel műszaki adatai

  • Kőzetgyapot MW:
    • Tűzvédelmi osztály: A2-s1,d0
    • Tűzállóság: EI 60 (120 mm); EI 120 (160-200 mm)
    • Léghanggátlás: RW(C:Ct )=31(-1;-3) dB

Profilok

  • Külső-belső fegyverzet (lemez) profilválasztéka
    • Külső fegyverzet profilválasztéka:
      • “L” Lineáris
      • „M” Mikroprofil
      • „R” Rovátkolt
      • „H” Hullámos
      • „S” Sík (0,6 mm vastagság esetén)

"R" Rovátkolt

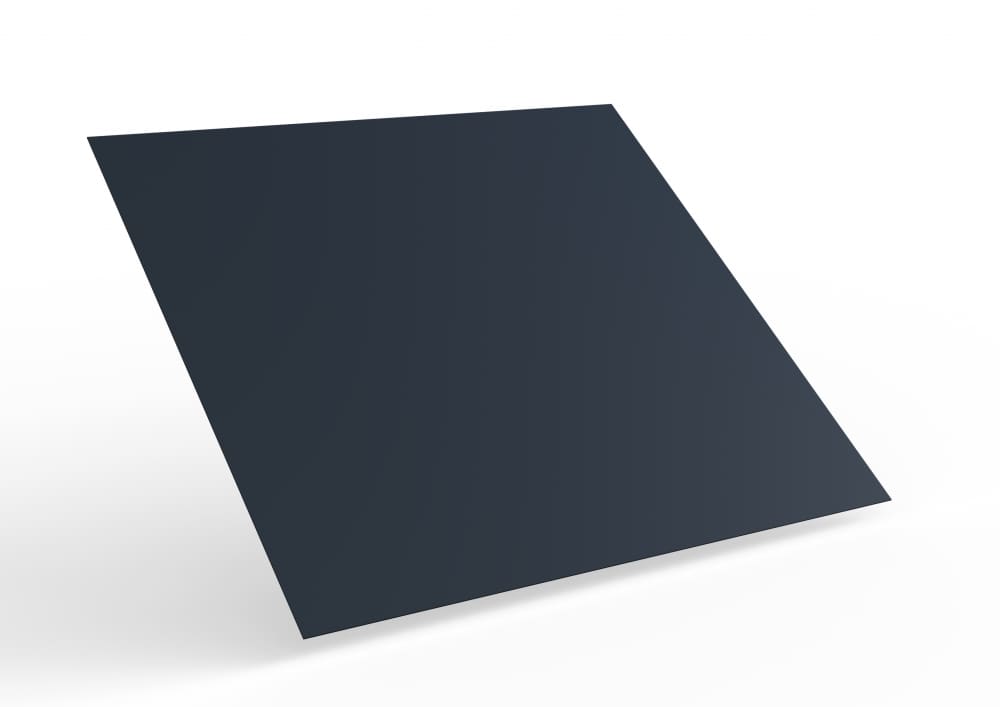

"S" Sík

"H" Hullámos

"M" Mikroprofil

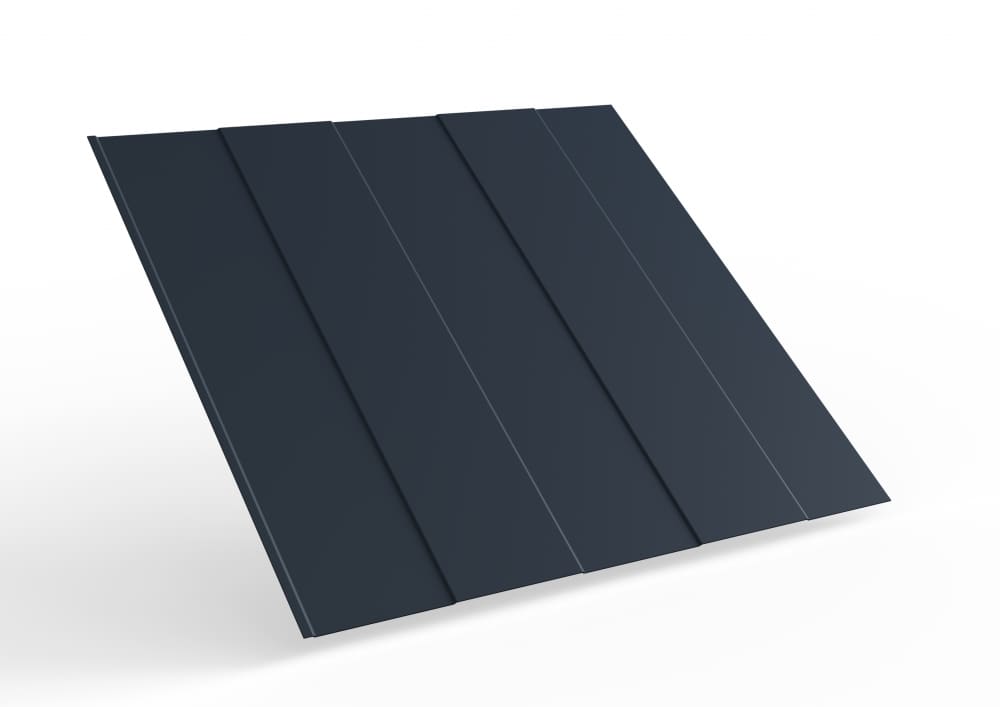

"L" Lineáris

Technikai adatok

GS MW CH

Szendvicspanel típusa: Kőzetgyapot
Hővezetési tényező λ: 0,044
Vastagság [mm]: 100 120 160 200 250
Testsűrűség: [kg/m2] 0.5 / 0.6 mm - (modul 1000 mm)*: 20 22,1 26,3 30,5 35,8
Testsűrűség: [kg/m2] 0.5 / 0.6 mm - (modul 1140 mm)*: 22,7 25,1 29,9 34,7 40,7
U-együttható Ud,S [W/m2K] ásványgyapot mag: 0,43 0,36 0,27 0,22 0,17
Moduláris szélesség [mm]: 1000 / 1140
Külső profilozás 1000 mm-es moduláris szélességhez **: L - Lineáris, M - Microprofil, H - Hullámos, R - Rovátkolt
Külső profilozás 1140 mm-es moduláris szélességhez **: L - Lineáris, M - Microprofil, H - Hullámos, R - Rovátkolt
Belső profilozás: L - Lineáris
Tűzzel szembeni viselkedés: A2-s1,d0
Tűz terjedése: -
Tűzállósági besorolás ***: EI 120 EI 180 EI 180 EI 240 EI 240
Páraáteresztő-képesség:  "Megfelelő" (áthatolhatatlan)
Hangszigetelés:  31(-2;-3)
Standard külső fegyverzet szín 1000 mm-es moduláris szélességhez **: RAL 9002 RAL 9006 RAL 9007 RAL 9010
Standard külső fegyverzet szín 1140 mm-es moduláris szélességhez **: RAL 7016 RAL 9002 RAL 9006 RAL 9007 RAL 9010
Standard belső fegyverzet szín**: RAL 9002 RAL 9010
Tanúsítványok: EN 14509:2013, ISO 14001
* A szükséges adatokat kérd kollégáinktól.
** A választható színek a profil vastagságától függnek.
*** A tűzállósági osztálynak megfelelő feltételek. További részletek a Teljesítménynyilatkozatban találhatóak.
