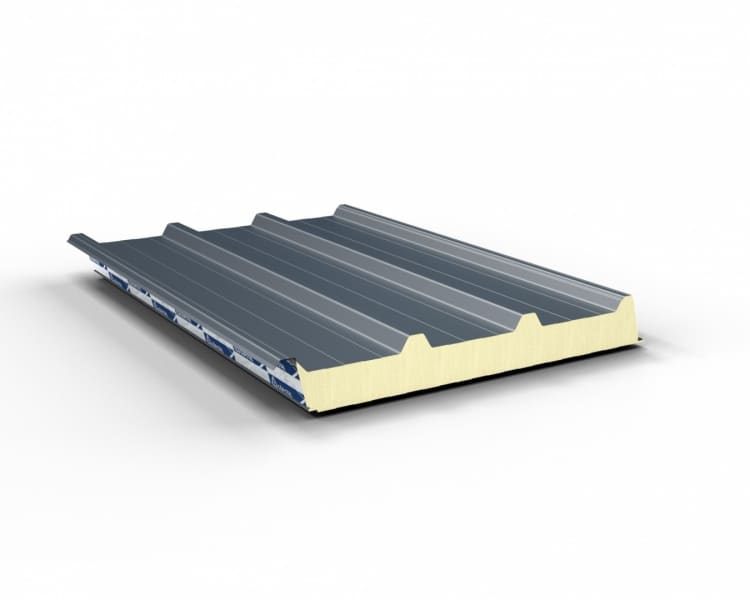

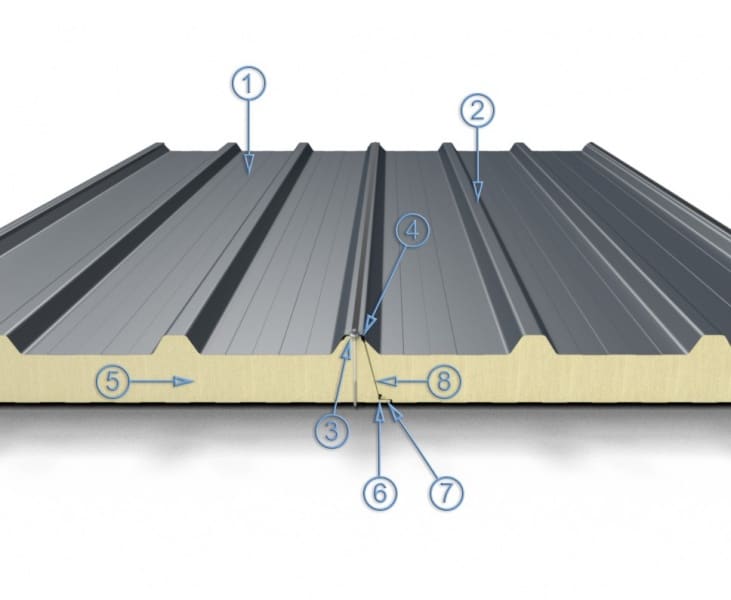

Külső megjelenés
- 333 mm osztású trapézformájú lemez a nagyobb teherbírás és a biztos vízzárás érdekében. Így biztosítja a tetőt érő terhelések hó-, szél-, és egyéb hasznos terhelések átadását.
Rögzítések

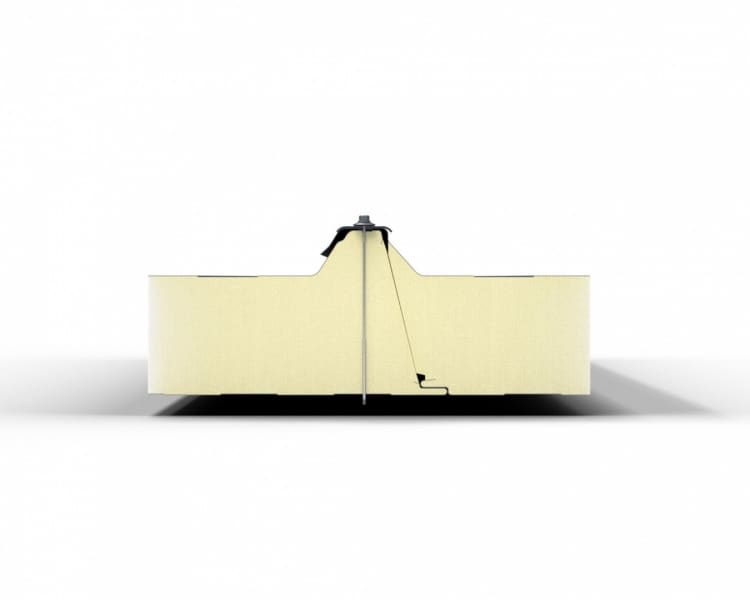

- A tetőpaneleket statikus által vagy gyártói előírás szerinti önfúró csavarok segítségével kell rögzíteni az alatta lévő megtámasztó szerkezethez.
- A tető minimális hajlásszöge 3 ° (5.2%) (felülvilágítók nélkül) és 5 ° (8.7%), amennyiben felülvilágító is van a tetőben.
- A fegyverzet mindkét oldalon horganyzott acéllemezből készül az EN 10346 szabvány szerint, 25 μm vastagságú poliészter bevonattal.
- A panelmodul szélessége 1000 mm, a standard hossza pedig 2,0 m-től 12,0 m-ig változtatható.
- Különleges megrendelői igény esetén elérhetők 2,0 m-nél rövidebb és 12,0 m-nél hosszabb panelek is, legfeljebb 16,5 m hosszúságig.
- A panel illesztéseinek légtömörségét a gyártás során felvitt poliuretán tömítő réteg biztosítja.
Geometriai méretei
- Vastagságok: 40, 60, 80, 100, 120, 150, 160 mm
- Fedőszélesség: 1 000 mm
- Gyártási hossz: 2,0 – 13,2 m (16,5 m)
- Minimális tetőhajlás: 5°
Hőszigetelő mag
- Kemény hab: PIR
- Testsűrűség (kg/m3): ρ=40 (±10)
- Hővezetési tényező (W/mK): λ=<0,022
Panel műszaki adatai
- Tűzállóság: REI30 / RE120 (vastagságtól függően)
- Külső tűzzel szembeni ellenállás: BRoof(t1)
- Léghanggátlás: RW(C:Ct )=24(-1;-3) dB
- Tűzvédelmi osztály: B-s1,d0
Profilok

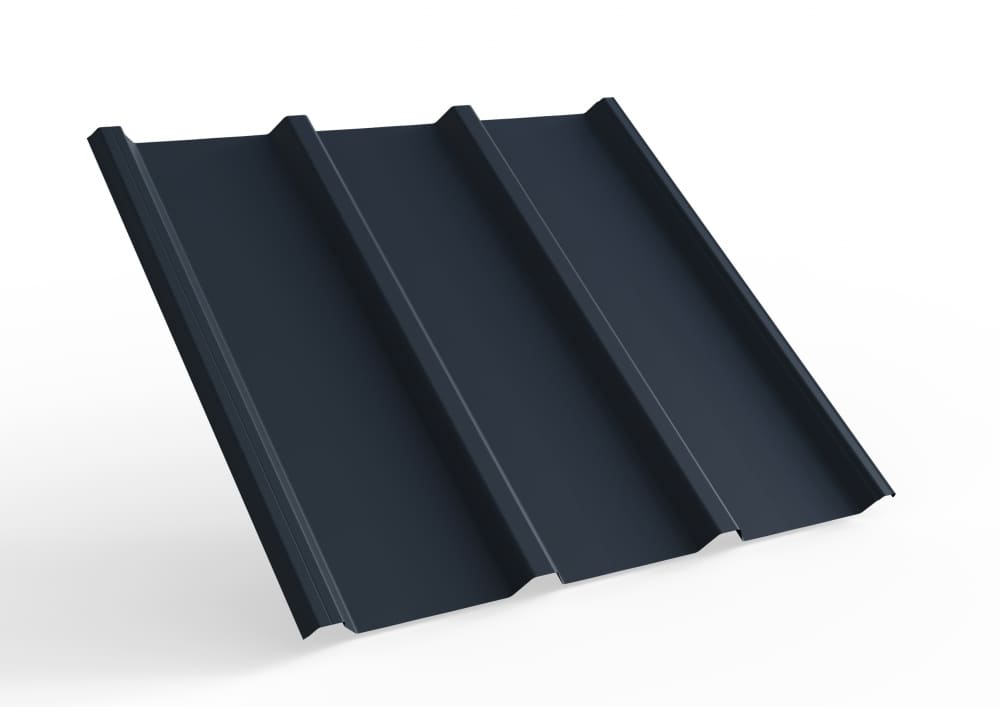

- „T” Trapéz (külső)

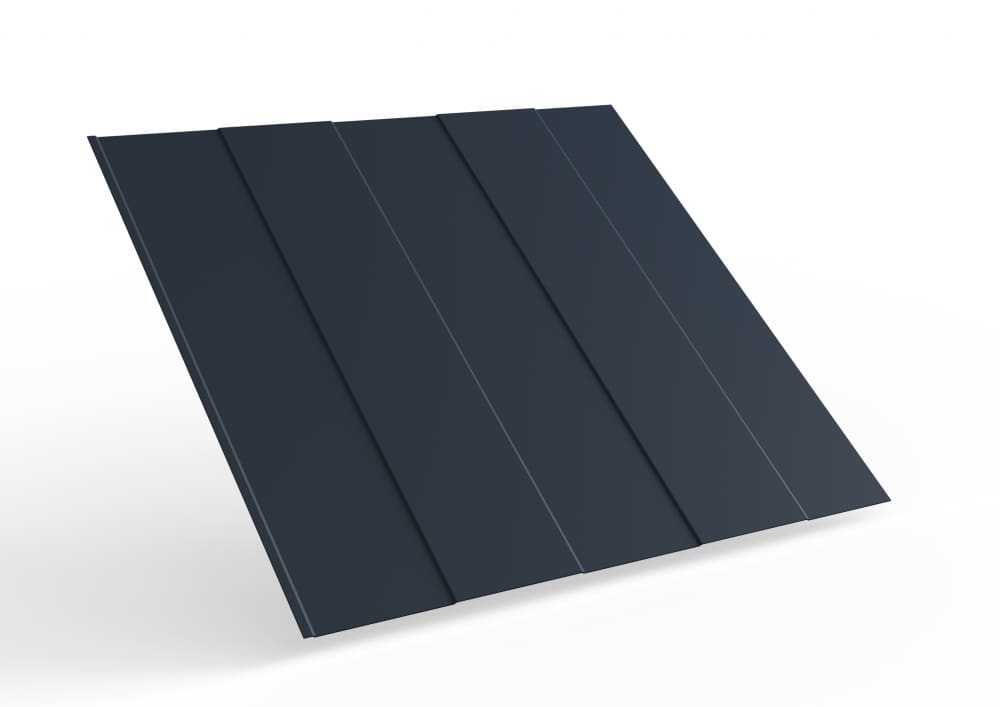

- „L” Lineáris (belső)

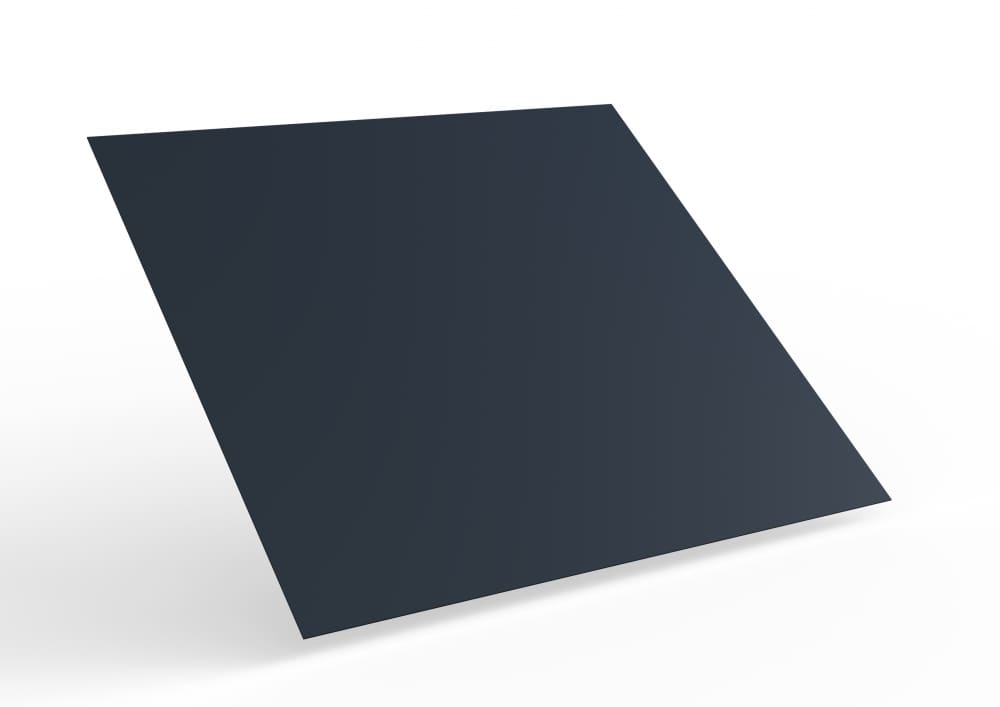

- „S” Sík (belső)
Technikai adatok
GS insPIRe® D
| Szendvicspanel típusa: | PIR | ||||||
| Hővezetési tényező λ: | 0,022 | ||||||
| Vastagság [mm]: | 40/80 | 60/100 | 80/120 | 100/140 | 120/160 | 150/190 | 160/200 |
| Testsűrűség: [kg/m2]: | 10,8 | 11,6 | 12,4 | 13,2 | 14 | 15,2 | 15,6 |
| Max. hosszúság [m]: | 16,5 | ||||||
| Teljes szélesség [mm]: | 1104 | ||||||
| Moduláris szélesség [mm]: | 1000 | ||||||
| Külső profilozás 1000 mm-es moduláris szélességhez **: | T - Trapéz | ||||||
| Belső profilozás: | L - Lineáris, S - Sík | ||||||
| Standard külső fegyverzet szín**: | RAL 3000 RAL 5010 RAL 6011 RAL 7016 RAL 7035 RAL 8017 RAL 9002 RAL 9006 RAL 9007 RAL 9010 | ||||||
| Standard belső fegyverzet szín**: | RAL 9002 RAL 9010 | ||||||
| Hőátbocsátási érték Ud,S [W/m2K]: | 0,55 | 0,37 | 0,27 | 0,22 | 0,18 | 0,15 | 50,14 |
| Tűzállósági határérték [perc] ***: | - | - | REI 30/ RE 120 | REI 30/ RE 120 | REI 30/ RE 120 | RE 30 / RE 120 | REI 30/ RE 120 |
| Tűzzel szembeni viselkedés: | B-s1, d0 | ||||||
| Tűz terjedése: | BROOF | ||||||
| Tanúsítványok: | DWU CE - EN 14509, Hygienic Certificate Certificate of Business Continuity EN 14509 Tűzállósági tanúsítvány | ||||||
| * Önsúly 1 m széles panel esetén 0,5/0,5 mm acélfegyverzettel | |||||||
| ** A választható színek a profil vastagságától függnek | |||||||
| *** A tűzállósági besorolás szerint | |||||||
