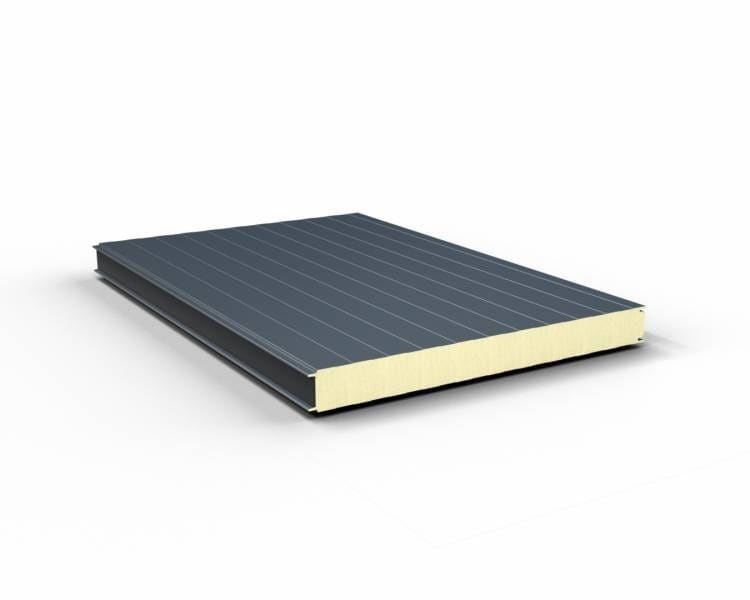

A Gór-Stal insPIRe® „S” PIR MAX hőszigetelő maggal rendelkező falpanelek külső függönyfalként és belső válaszfalként történő alkalmazáshoz nyújtanak tökéletes megoldást. A panelek függőlegesen és vízszintesen is beépíthetők egy- és többnyílású falelemként.

Külső megjelenés

  • A panelek mind függőlegesen, mind vízszintesen beépíthetők.
  • Egyes esetekben álmennyezetként is jól funkcionálnak.

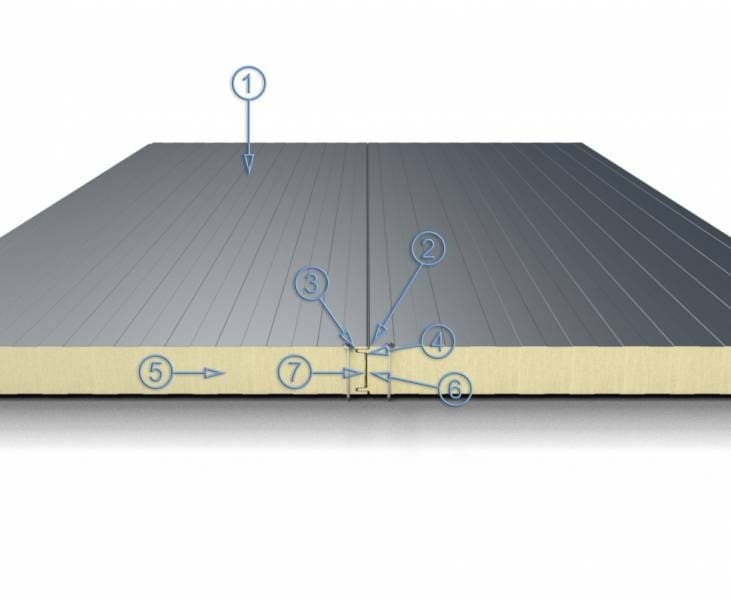

  • A fegyverzet mindkét oldalon horganyzott acéllemezből készül az EN 10346 szabvány szerint, 25 μm vastagságú poliészter bevonattal.
  • A panel illesztéseinek légtömörségét a gyártás során felvitt poliuretán tömítőréteg biztosítja.

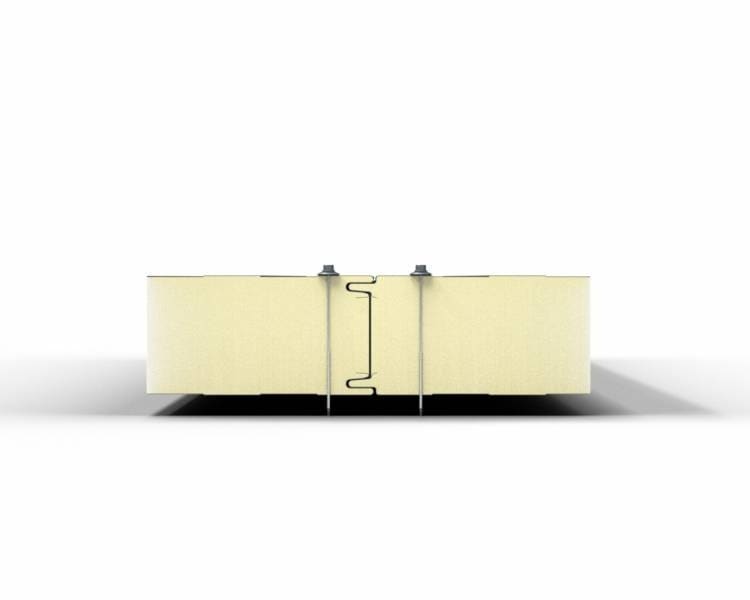

  • Kapcsolat típusa: látszó rögzítés

Acél fegyverzet jellemzői (25 µm CLASSIC BEVONAT)

  • Külső lemezvastagság: 0,5 mm
  • Belső lemezvastagság: 0,5 mm; 0,4 mm

Geometriai méretei

  • Vastagságok PIR MAX (S): 80, 100, 120 mm
  • Fedőszélesség: 1 000 vagy 1 140 mm
  • Gyártási hossz: 2,0 – 13,2 m (16,5 m)

Hőszigetelő mag

  • Kemény hab: PIR MAX
  • Testsűrűség (kg/m3): ρ=40 (±10)
  • Hővezetési tényező (W/mK): λ=<0,020

Panel műszaki adatai

  • PIR MAX:
    • Tűzvédelmi osztály: B-s1,d0
    • Tűzállóság: EI15-EI30 (vastagságtól függően)
    • Léghanggátlás: RW(C:Ct )=23(-2;-3) dB

Profilok

Külső fegyverzet profilválasztéka:

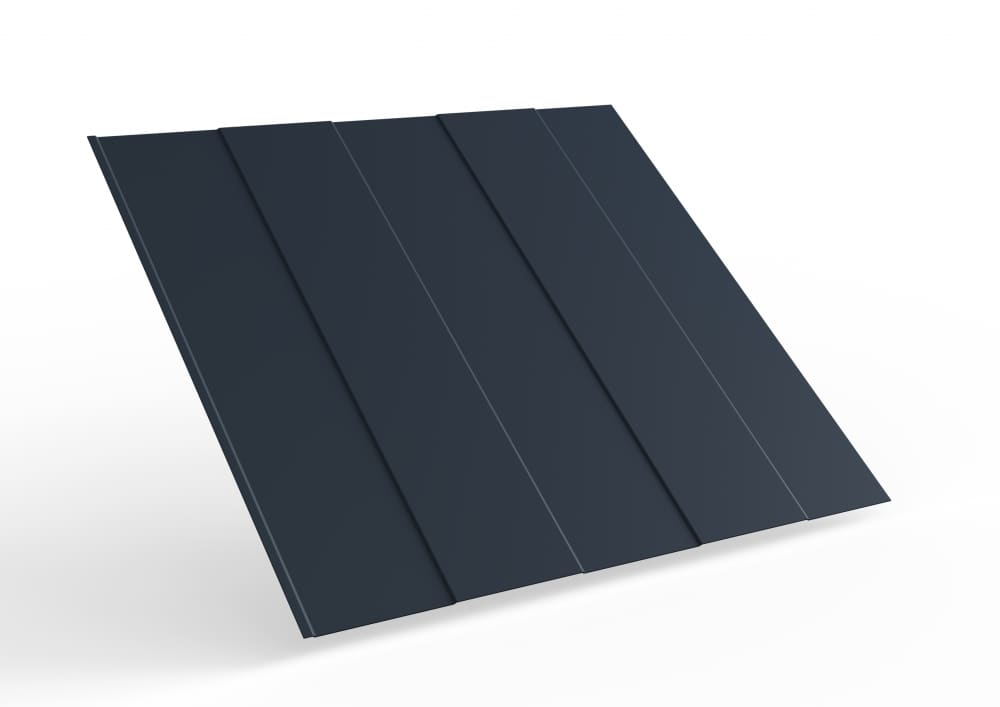

  • “L” Lineáris
  • „M” Mikroprofil

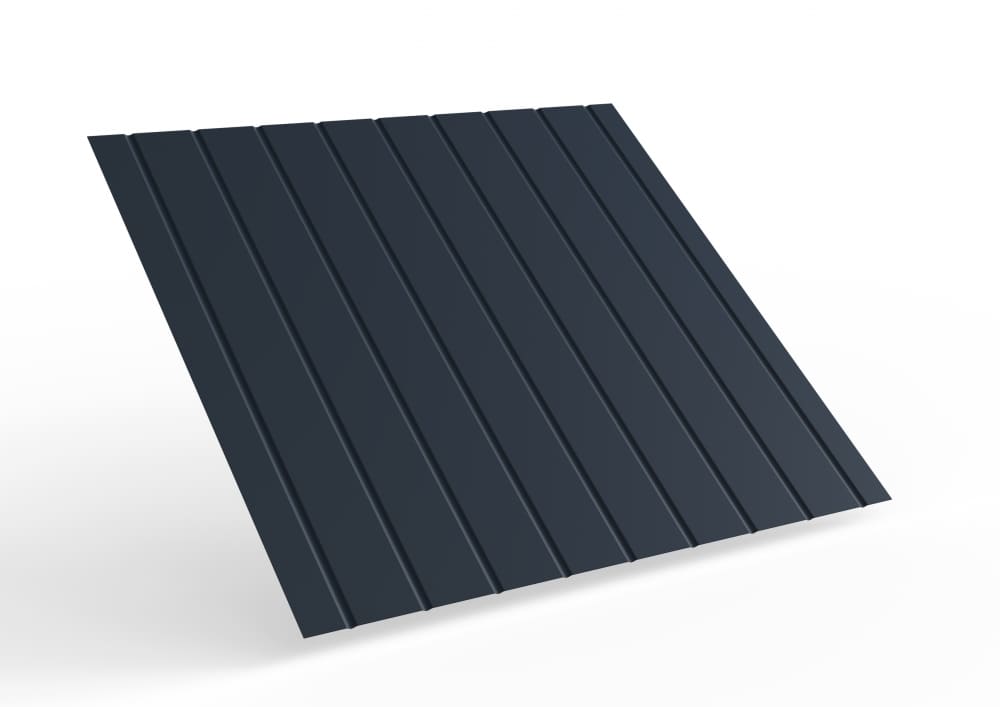

  • „R” Rovátkolt
  • „H” Hullámos
  • „S” Sík



Belső fegyverzet profilválasztéka:

  • “L” Lineáris
  • „S” Sík (0,6 mm vastagság esetén)

*A fegyverzet típusonként változhat.

Technikai adatok

GS insPIRe® S MAX

Szendvicspanel típusa: PIR MAX
Hővezetési tényező λ: 0,019
Vastagság [mm]: 40 60 80 100 120
Testsűrűség: [kg/m2]: 10,0 11,0 11,8 12,6 13,4
Max. hosszúság [m]: 1020 / 1160 ( vastagság ≥ 60 mm és profilozás L, M, F)
Teljes szélesség [mm]: 1000 / 1140 ( vastagság ≥ 60 mm és profilozás L, M, F)
Moduláris szélesség [mm]: 1000
Külső profilozás 1000 mm-es moduláris szélességhez **: L - Lineáris, M - Microprofil, H - Hullámos, S - Sík, R - Rovátkolt
Belső profilozás: L - Lineáris, S - Sík
Standard külső fegyverzet szín 1000 mm**: "RAL 9002 RAL 9006 RAL 9007 RAL 9010 RAL 7016 RAL 7035"
Standard külső fegyverzet szín 1140 mm**: "RAL 9002 RAL 9006 RAL 9007 RAL 9010 RAL 7016 RAL 7035"
Standard belső fegyverzet szín**: RAL 9002 RAL 9010
Hőátbocsátási érték Ud,S [W/m2K]: 0,52 0,33 0,24 0,19 0,16
Tűzállósági határérték [perc] ***: - - - - EI 30
Tűzzel szembeni viselkedés: B-s1, d0
Tűz terjedése: -
Tanúsítványok: DWU CE - EN 14509, Certificate of Business Continuity EN 14509, Tűzállósági tanúsítvány
* Önsúly 1 m széles panel esetén 0,5/0,5 mm acélfegyverzettel (1140 mm-nél)
** A választható színek a profil vastagságától függnek
*** A tűzállósági besorolás szerint
