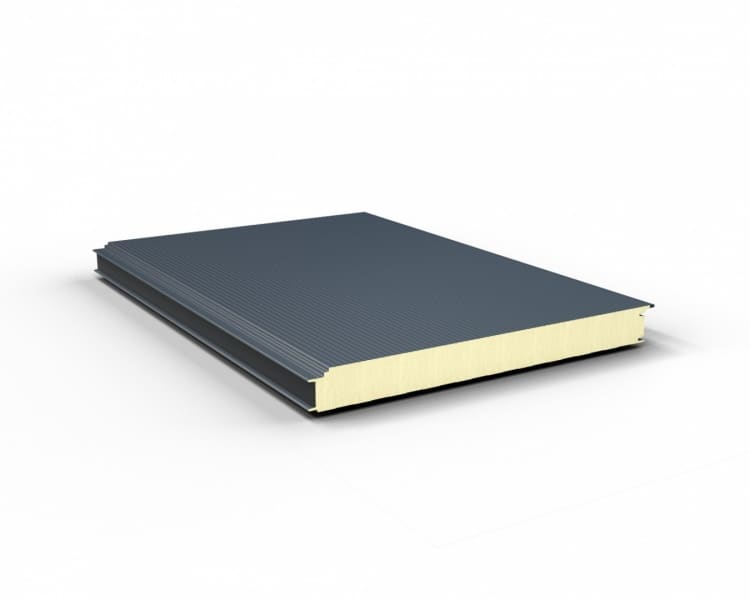

A Gór-Stal insPIRe® „U” PIR-MAX méhsejtes szerkezetű oldalfalpanelek külső függönyfalként és belső válaszfalként történő alkalmazáshoz lettek kialakítva.

Külső megjelenés

  • A panelek mind függőlegesen, mind vízszintesen beépíthetők.
  • A homlokzaton nem látszó, rejtett rögzítéseknek köszönhetően ezek a panelek építészeti és funkcionális szempontból is népszerűek.
  • A fegyverzet mindkét oldalon horganyzott acéllemezből készül az EN 10346 szabvány szerint, 25 μm vastagságú poliészter bevonattal.

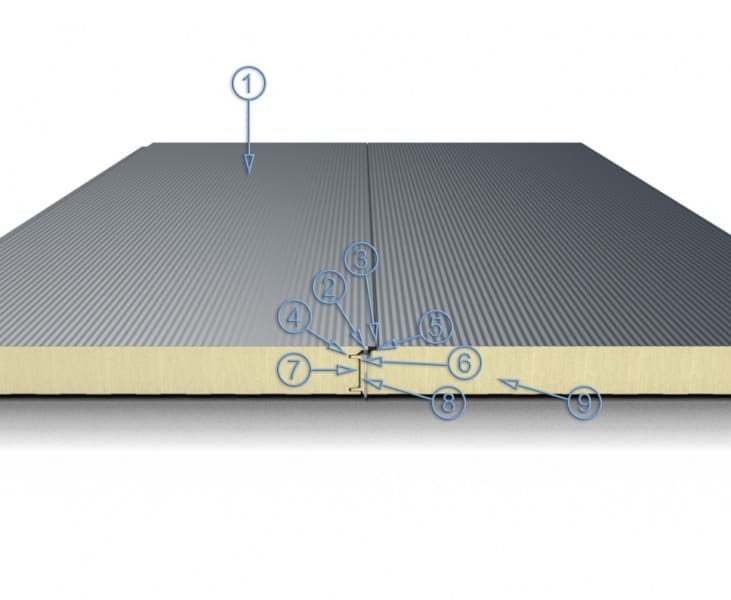

  • A panel illesztéseinek légtömörségét a gyártás során felvitt poliuretán tömítő réteg biztosítja.

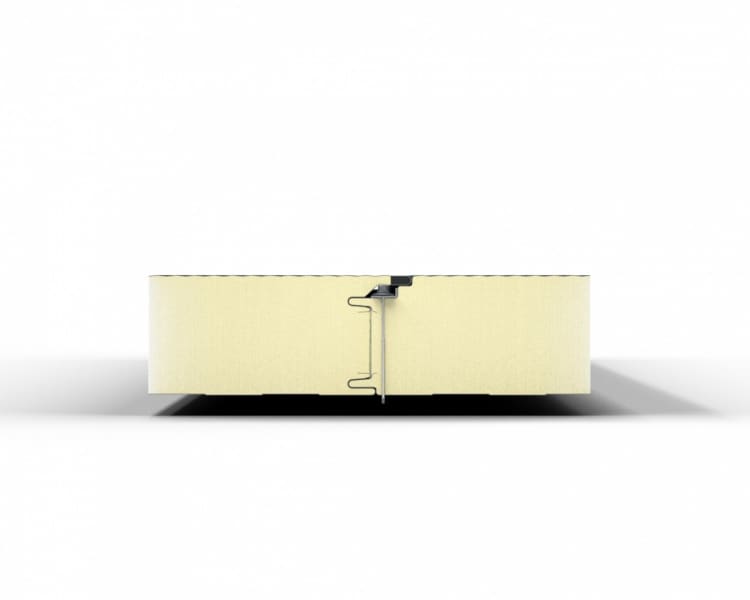

  • Csatlakozás típusa: Rejtett rögzítés

Acél fegyverzet jellemzői (25 µm CLASSIC BEVONAT)

  • Külső lemezvastagság: 0,5 mm
  • Belső lemezvastagság: 0,5 mm; 0,4 mm

Geometriai méretei

  • Vastagságok PIR MAX (S): 80, 100, 120, 140 mm
  • Fedőszélesség: 1 000
  • Gyártási hossz: 2,0 – 13,3 m (16,5 m)

Hőszigetelő mag

  • Kemény hab: PIR MAX
  • Testsűrűség (kg/m3): ρ=40 (±10)
  • Hővezetési tényező (W/mK): λ=<0,020

Panel műszaki adatai

  • PIR MAX:
    • Tűzvédelmi osztály: B-s1,d0
    • Tűzállóság: EI15 (vastagságtól függően)
    • Léghanggátlás: RW(C:Ct )=23(-2;-3) dB

Profilok

  • Külső fegyverzet profilválasztéka:

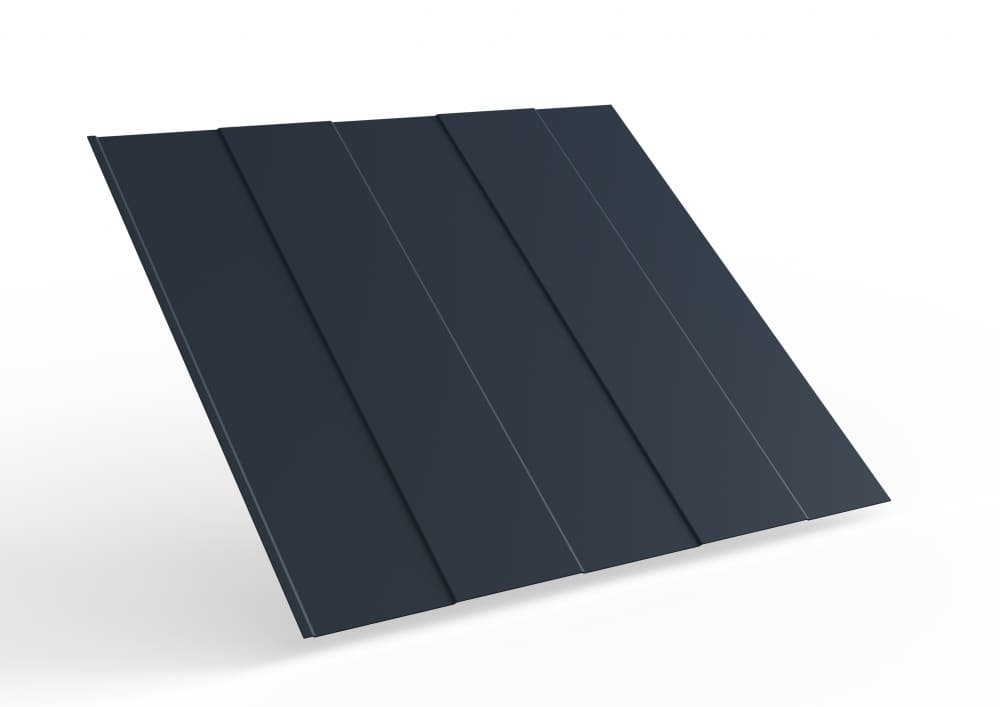

    • “L” Lineáris

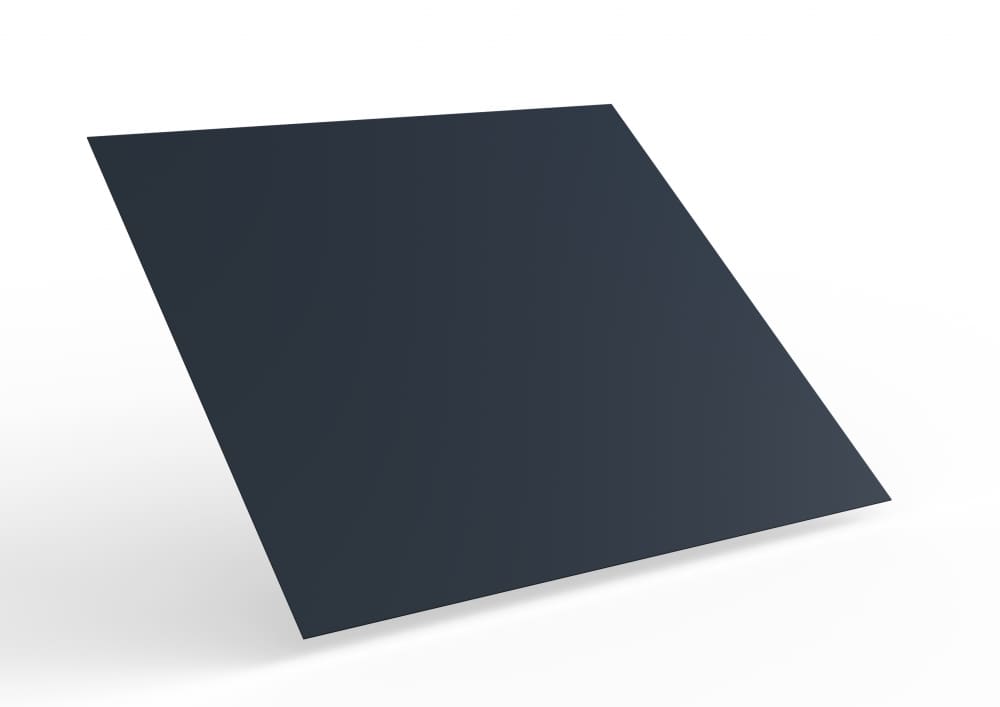

    • „S” Sík (0,6 mm vastagság esetén)
    • „M” Mikroprofil
    • „R” Rovátkolt
    • „H” Hullámos



  • Belső fegyverzet profilválasztéka:
    • “L” Lineáris
    • „S” Sík (0,6 mm vastagság esetén)

*A fegyverzet típusonként változhat.

Technikai adatok

GS insPIRe® U MAX

Szendvicspanel típusa: PIR MAX
Hővezetési tényező λ: 0,019
Vastagság [mm]: 60 80 100 120 140
Testsűrűség: [kg/m2]: 11,3 12,1 12,9 13,7 14,5
Max. hosszúság [m]: 16,5
Teljes szélesség [mm]: 1050
Moduláris szélesség [mm]: 1000
Külső profilozás 1000 mm-es moduláris szélességhez **: L - Lineáris, M - Microprofil, H - Hullámos, S - Sík, R - Rovátkolt
Belső profilozás: L - Lineáris, S - Sík
Standard külső fegyverzet szín**: RAL 3000 RAL 5010 RAL 6011 RAL 7016 RAL 7035 RAL 8017 RAL 9002 RAL 9006 RAL 9007 RAL 9010
Standard belső fegyverzet szín**: RAL 9002 RAL 9010
Hőátbocsátási érték Ud,S [W/m2K]: 0,38 0,26 0,2 0,16 0,14
Tűzállósági határérték [perc] ***: -
Tűzzel szembeni viselkedés: B-s1, d0
Tűz terjedése: -
Tanúsítványok: DWU CE - EN 14509, Certificate of Business Continuity EN 14509
* Önsúly 1 m széles panel esetén 0,5/0,5 mm acélfegyverzettel
** A választható színek a profil vastagságától függnek
*** A tűzállósági besorolás szerint
